GT903 – ALLARME ANALOGICO PLIP (CAN BUS SOLO PER VEICOLI FINO AL 2014)

Descrizione

VEICOLI DISPONIBILI PER L’INSTALLAZIONE, CLICCA QUI -> Tabella_Configurazione_Manuale_CAN BUS RevD8_Ver00_10-07-2014

COMPOSIZIONE DEL KIT
Sistemi con attivazione tramite radiocomando originale della vettura:
GT900: centrale di allarme + 1 chiave elettronica GT969 CH + cablaggio + accessori per l’installazione.
GT901: centrale di allarme + 1 chiave elettronica GT969 CH + cablaggio + accessori per l’installazione + protezione ultrasuoni.
GT902: centrale di allarme + 1 chiave elettronica GT969 CH + cablaggio + accessori per l’installazione + protezione ultrasuoni + sirena elettronica GT843.

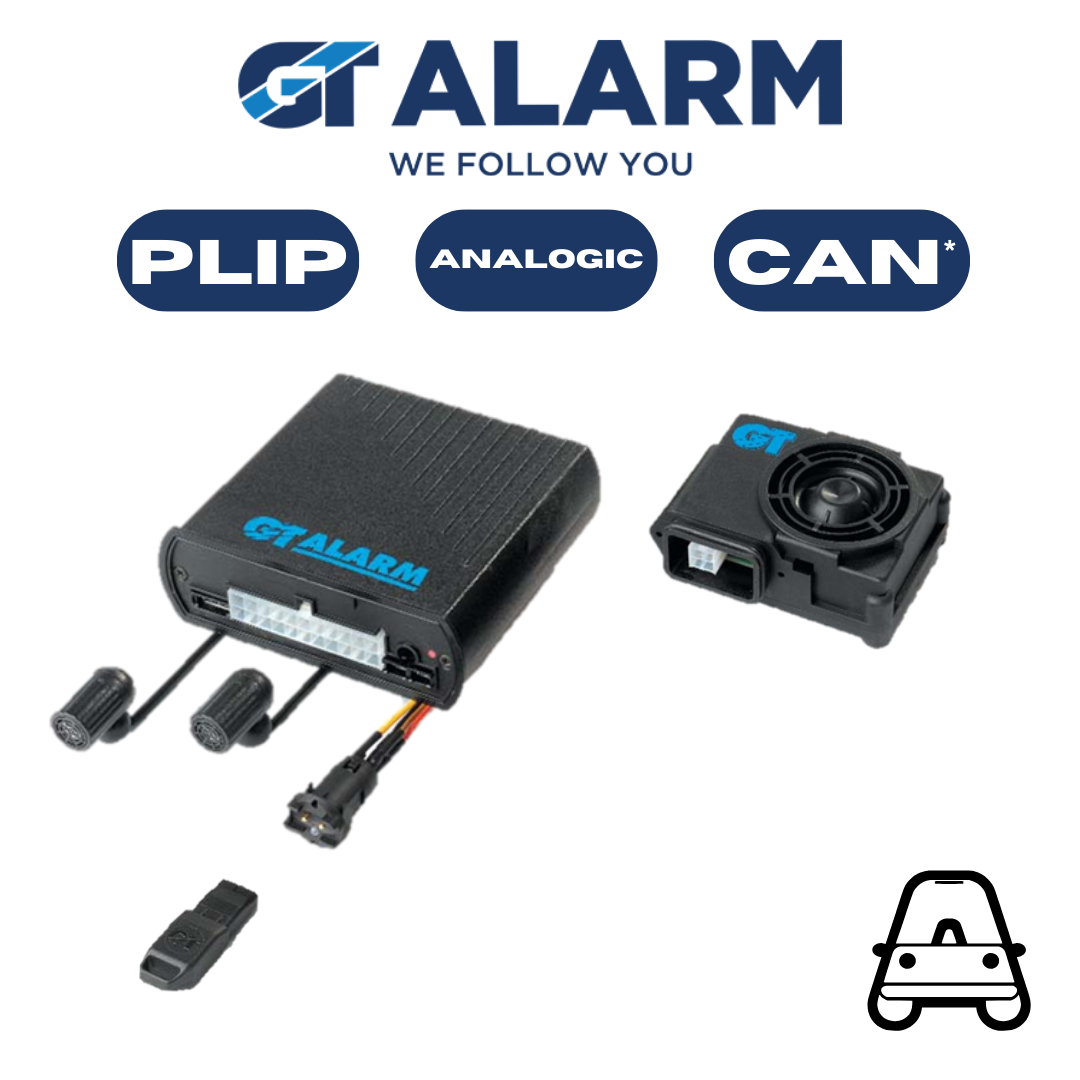

GT903: centrale di allarme + 1 chiave elettronica GT969 CH + cablaggio + accessori per l’installazione + protezione ultrasuoni + sirena autoalimentata GT944.

DESCRIZIONE GENERALE
Questi sistemi di allarme possono sfruttare il radiocomando originale della vettura tramite la linea CAN BUS o gli impulsi dei motorini delle chiusure in apertura e chiusura (PLIP).
Tutti i sistemi sono dotati di protezione perimetrale per porte / cofano / baule, blocco motore e le ridotte dimensioni ne facilitano l’installazione; inoltre sono disponibili diversi tipi di sirene, sia filari (GT944 e GT843).

ISTRUZIONI D’USO

– INSERIMENTO DEL SISTEMA.
Tramite telecomando originale della vettura: premere il tasto di chiusura porte del telecomando originale, l’inserimento è confermato da un beep e dall’accensione fissa del LED ROSSO per 60 secondi, dopodichè inizia a lampeggiare.
– Tramite CHIAVE ELETTRONICA: appoggiare la chiave elettronica GT969CH sul RICETTACOLO, l’inserimento è confermato da un beep e dall’accensione fissa del LED ROSSO. Non verranno attivate le chiusure centralizzate ed il primo ciclo di allarme sarà preceduto da una serie di beep e lampeggi delle frecce.
– DISINSERIMENTO DEL SISTEMA.
– Tramite telecomando originale della vettura: premere il tasto di apertura porte del telecomando originale, il disinserimento è confermato da due beep e dallo spegnimento del LED.
– Tramite CHIAVE ELETTRONICA: appoggiare la chiave elettronica GT969CH sul RICETTACOLO, il disinserimento è confermato da due beep e dallo spegnimento del LED (il sistema emette 4 lampeggi se durante la “sorveglianza” è stato rilevato un allarme).
– ESCLUSIONE ULTRASUONI.
Per escludere gli ultrasuoni all’inserimento del sistema procedere come segue:
– Accendere e spegnere due volte il quadro della vettura entro 3 secondi. Il led sul ricettacolo lampeggia lentamente VERDE per 1 minuto.
– Inserire il sistema di allarme con la chiave elettronica GT969CH o con il radiocomando originale della vettura. Il Led si accende ROSSO in modo fisso confermando l’inserimento e l’esclusione degli ultrasuoni. Oppure (procedura disponibile solo dalla versione 12 del software – vedi etichetta sulla centralina):
– Inserire il sistema con la chiave elettronica GT969CH o con il radiocomando originale della vettura.
– Entro 5 secondi disinserire il sistema ed entro i 5 secondi successivi inserirlo nuovamente. Il led sul ricettacolo si accende prima VERDE (per circa 4 secondi) e poi ROSSO confermando l’inserimento e l’esclusione degli ultrasuoni.
Nota 1: gli ultrasuoni vengono automaticamente riabilitati al successivo inserimento dell’allarme.
– IN CASO DI ALLARME.
– Premere il tasto di apertura porte del telecomando originale della vettura per disinserire il sistema.
– CHIUSURA COMFORT.
Se la funzione è ABILITATA, sulle vetture predisposte, la chiusura dei vetri avviene automaticamente.
– PROTEZIONI.
Quando il sistema viene inserito il LED di controllo si accende fisso, trascorsi 60 secondi il LED lampeggia. Le protezioni quadro di avviamento, cofano e baule sono attive 5 secondi dopo
l’inserimento, mentre le protezioni pulsante porte, ultrasuoni e sensori via radio sono attivi dal momento in cui il LED di controllo lampeggia. In caso di inserimento/disinserimento del sistema con cofano/baule/porte aperte la sirena emette un beep lungo. ATTENZIONE: se è stato collegato il filo VERDE della sirena GT944 in caso di inserimento/disinserimento del sistema con cofano aperto la sirena emette 5 beep di anomalia.
– SBLOCCO DI EMERGENZA.
In caso di emergenza (es. batteria radiocomando originale scarica) è possibile disattivare il sistema appoggiando sul RICETTACOLO la chiave elettronica GT969CH.
– APERTURA BAULE DA TELECOMANDO DELLA VETTURA (Solo per vetture predisposte).
Ad allarme inserito, aprendo/sbloccando il baule tramite il terzo tasto del telecomando originale della vettura, il sistema d’allarme esclude temporaneamente le protezioni baule e volumetrica ad ultrasuoni fino alla successiva chiusura del baule o automaticamente 25 secondi dopo averlo “sbloccato”.
– CHECK CONTROL ALLARMI E ANOMALIE.
CAUSA ULTIMO ALLARME: se durante lo stato di sorveglianza è stato rilevato un allarme (4 lampeggi degli indicatori di direzione al disinserimento) è possibile verificarne la causa. A sistema disinserito accendere il quadro e controllare il lampeggio del LED come indicato nella TABELLA SEGNALAZIONE
ALLARMI.
Nota 1: gli allarmi generati dal filo VERDE (Protezione COFANO) della sirena GT944 non sono segnalati dal led di controllo.
SEGNALAZIONE ANOMALIE:
Indicazione batteria veicolo scarica: al disinserimento da trasmettitore, se la batteria del veicolo è a 11,6V il sistema non attiva gli indicatori di direzione.

CONDIZIONI DI GARANZIA
– Il prodotto è coperto da una garanzia di 24 mesi a partire dalla data di acquisto certificata dallo scontrino fiscale o dalla fattura. Per beneficiare della garanzia è necessario rivolgersi al venditore / installatore autorizzato con la prova di acquisto che riporti la relativa data.
Durante il periodo di garanzia, qualora venga accertata e riconosciuta una difformità dalle caratteristiche e prestazioni del prodotto dichiarate dalla Casa Costruttrice, l’acquirente dovrà
denunciare al venditore/installatore il difetto di conformità entro il termine di due mesi dalla data in cui ha scoperto il difetto.

CARATTERISTICHE TECNICHE
– Tensione di alimentazione: 9-16V
– Temperatura di funzionamento: -40° / +85°
– Max tensione applicabile: 36V/1minuto
– Corrente allarme disinserito: <7mA.
– Corrente allarme inserito: <13mA.
– Corrente in stato di allarme: <100mA
– Max corrente per blocco motore: 7A.
– Max corrente uscite Blinker: 5A.
– Max corrente uscita Led: 25mA.
– Max corrente uscita positiva: 80mA.
GT843/GT944:
– Alimentazione: 9V ÷ 15 VDC
– Assorbimento di corrente (non in allarme): < 1 mA
– Potenza sonora: >110 dB @ 1m
– Temperatura di funzionamento: da -40 °C a +85 °C
– Autoalimentazione (solo per GT944): La sirena è dotata di batteria ricaricabile al Ni-Mh. Il tempo di ricarica è circa 14 ore con motore acceso.
